Parameter

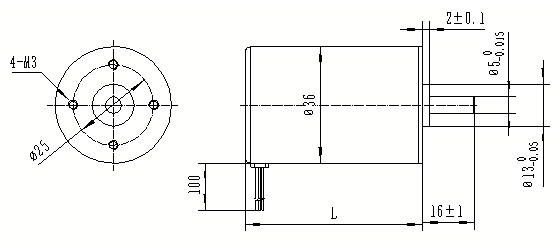

Overall Dimensions| 单位（Unit） | PZ36BLDC01 | PZ36BLDC02 | ||||||
| 级数（Number of poles） | 8 | |||||||
| 相数（Number of phases） | 3 | |||||||
| 额定电压（Rated voltage） | VDC | 24 | ||||||
| 额定转矩（Rated torque） | N.m | 0.036 | 0.050 | |||||
| 额定速度（Rated speed） | RPM | 4800 | 4500 | |||||
| 额定功率（Rated power） | W | 18 | 24 | |||||
| 峰值转矩（Peak torque） | N.m | 0.108 | 0.150 | |||||
| 峰值电流（Peak current） | A | 3.4 | 3.8 | |||||
| 线电阻（line to line resistance） | ohms@20℃ | 2.4 | 2 | |||||
| 线电感（line to line inductance） | mH | 2.1 | 2 | |||||
| 转矩常数（Torque constant) | N.m/A | 0.0324 | 0.0398 | |||||
| 反电势（Back EMF) | Vrms/KPPM | 2.4 | 2.95 | |||||
| 转动惯量（Rotor inertia） | Kg.mm² | 1.4 | 2.4 | |||||
| 机身长度（Motor length） | L | 40 | 55 | |||||
| 重量（Weight） | Kg | 0.16 | 0.25 | |||||
| 绝缘等级（Insulation class） | Class F | |||||||
| 环境温度（Ambient Temperature） | -20℃ ~ +50℃ | |||||||
| 绝缘电阻（Insulation resistance） | 100MΩ，500VDC | |||||||
| 介电强度（Dielectric strength） | 600VAC/1S | |||||||
| 此电机可以根据客户要求定制 The motor can be designed&manufactured with customized request. | ||||||||
