Parameter

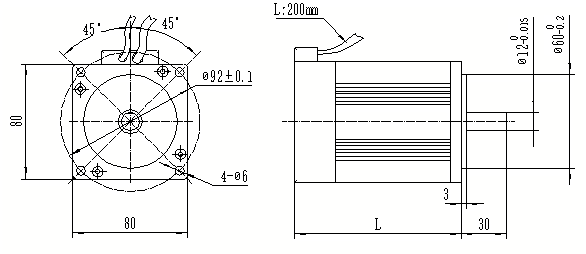

Overall Dimensions| 电机性能（Specifications） | ||||||||
| 单位（Unit） | PZ80BLDC01 | PZ80BLDC02 | PZ80BLDC03 | |||||
| 级数（Number of poles） | 4 | |||||||
| 相数（Number of phases） | 3 | |||||||
| 额定电压（Rated voltage） | VDC | 24 | ||||||
| 额定转矩（Rated torque） | N.m | 0.4 | .0.7 | 1.0 | ||||
| 额定速度（Rated speed） | RPM | 3300 | 3200 | 3100 | ||||
| 额定功率（Rated power） | W | 138 | 234 | 324 | ||||
| 峰值转矩（Peak torque） | N.m | 1.2 | 2.1 | 3 | ||||
| 峰值电流（Peak current） | A | 22 | 36 | 49 | ||||
| 线电阻（line to line resistance） | ohms@20℃ | 0.4 | 0.23 | 0.07 | ||||
| 转矩常数（Torque constant) | N.m/A | 0.059 | 0.062 | 0.065 | ||||
| 反电势（Back EMF) | Vrms/KPPM | 4.24 | 4.46 | 4.67 | ||||
| 转动惯量（Rotor inertia） | Kg.mm² | 78 | 110 | 140 | ||||
| 机身长度（Motor length） | L | 103 | 123 | 143 | ||||
| 重量（Weight） | Kg | 2 | 2.8 | 3.6 | ||||
| 绝缘等级（Insulation class） | Class F | |||||||
| 环境温度（Ambient Temperature） | -20℃ ~ +50℃ | |||||||
| 绝缘电阻（Insulation resistance） | 100MΩ，500VDC | |||||||
| 介电强度（Dielectric strength） | 600VAC/1S | |||||||
| 此电机可以根据客户要求定制 The motor can be designed&manufactured with customized request. | ||||||||
