Parameter

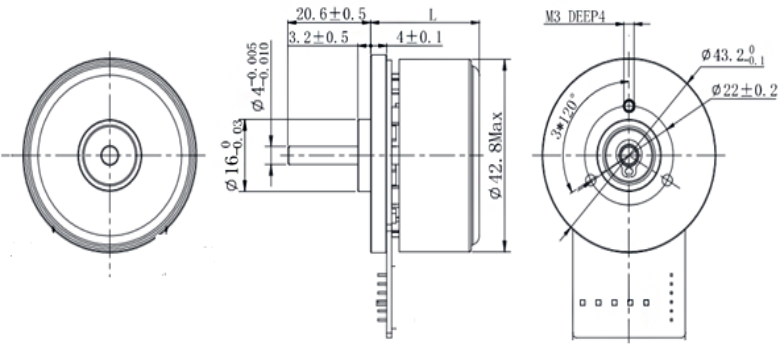

Overall Dimensions| 电机性能（Specifications） | ||||||||
| 单位（Unit） | PZ42OBLDC01 | PZ42OBLDC02 | PZ42OBLDC03 | |||||
| 级数（Number of poles） | 16 | |||||||
| 相数（Number of phases） | 3 | |||||||
| 额定电压（Rated voltage） | VDC | 24 | ||||||
| 额定转矩（Rated torque） | N.m | 0.05 | 0.084 | 0.13 | ||||
| 额定速度（Rated speed） | RPM | 5000 | 5260 | 4840 | ||||
| 额定功率（Rated power） | W | 30 | 50 | 70 | ||||
| 峰值转矩（Peak torque） | N.m | 0.08 | 0.15 | 0.23 | ||||
| 峰值电流（Peak current） | A | 4.3 | 7.4 | 11 | ||||
| 线电阻（line to line resistance） | ohms@20℃ | 1.42 | 0.72 | 0.56 | ||||
| 线电感（line to line inductance） | mH | 0.59 | 0.33 | 0.27 | ||||
| 转矩常数（Torque constant) | N.m/A | 0.0352 | 0.0344 | 0.0371 | ||||
| 反电势（Back EMF) | Vrms/KPPM | 2.61 | 2.55 | 2.75 | ||||
| 转动惯量（Rotor inertia） | Kg.mm² | 0.1 | 0.135 | 0.18 | ||||
| 机身长度（Motor length） | L | 18 | 22 | 27 | ||||
| 重量（Weight） | Kg | 0.08 | 0.12 | 0.15 | ||||
| 绝缘等级（Insulation class） | Class F | |||||||
| 环境温度（Ambient Temperature） | -20℃ ~ +50℃ | |||||||
| 绝缘电阻（Insulation resistance） | 100MΩ，500VDC | |||||||
| 介电强度（Dielectric strength） | 600VAC/1S | |||||||
| 此电机可以根据客户要求定制 The motor can be designed&manufactured with customized request. | ||||||||
