技术参数

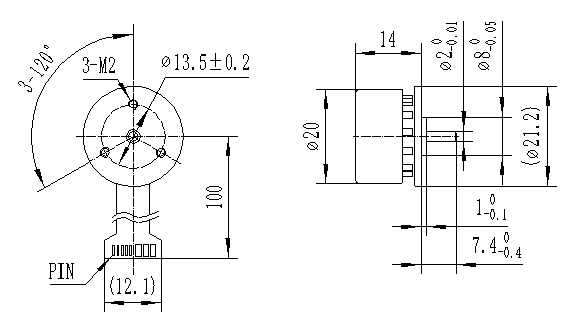

外形尺寸| 电机性能（Specifications） | ||||||||
| 单位（Unit） | PZ20OBLDC01 | PZ20OBLDC02 | ||||||
| 级数（Number of poles） | 8 | |||||||
| 相数（Number of phases） | 3 | |||||||
| 额定电压（Rated voltage） | VDC | 12 | 24 | |||||
| 额定转矩（Rated torque） | mN.m | 7.59 | 7.74 | |||||
| 额定速度（Rated speed） | RPM | 5170 | 5220 | |||||
| 额定功率（Rated power） | W | 5 | 5 | |||||
| 峰值转矩（Peak torque） | mN.m | 19 | 20.000 | |||||
| 峰值电流（Peak current） | A | 1.62 | 0.85 | |||||
| 线电阻（line to line resistance） | ohms@20℃ | 7.2 | 26.1 | |||||
| 线电感（line to line inductance） | mH | 0.62 | 2.6 | |||||
| 转矩常数（Torque constant) | mN.m/A | 12 | 24 | |||||
| 反电势（Back EMF) | Vrms/KPPM | 0.89 | 1.78 | |||||
| 转动惯量（Rotor inertia） | g.cm² | 5.1 | 5.1 | |||||
| 机身长度（Motor length） | L | 14 | 14 | |||||
| 重量（Weight） | g | 23 | 23 | |||||
| 绝缘等级（Insulation class） | Class F | |||||||
| 环境温度（Ambient Temperature） | -20℃ ~ +50℃ | |||||||
| 绝缘电阻（Insulation resistance） | 100MΩ，500VDC | |||||||
| 介电强度（Dielectric strength） | 600VAC/1S | |||||||
| 此电机可以根据客户要求定制 The motor can be designed&manufactured with customized request. | ||||||||
