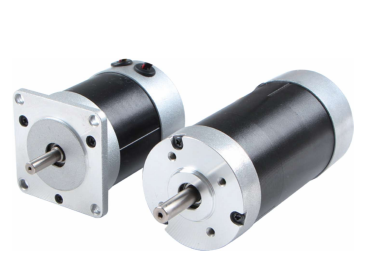

57BLDC Series_常州普芝机电有限公司

选件:

电机性能（Specifications）

	单位（Unit）	PZ57BLDC01	PZ57BLDC02	PZ57BLDC03
级数（Number of poles）	4
相数（Number of phases）	3
额定电压（Rated voltage）	VDC		36
额定转矩（Rated torque）	N.m	0.11	0.22	0.32
额定速度（Rated speed）	RPM	4000	4000	4000
额定功率（Rated power）	W	46	99	138
峰值转矩（Peak torque）	N.m	0.39	0.68	0.98
峰值电流（Peak current）	A	6.5	12	16
线电阻（line to line resistance）	ohms@20℃	1.63	0.64	0.45
线电感（line to line inductance）	mH	4.4	2	1.5
转矩常数（Torque constant)	N.m/A	0.0607	0.0601	0.0648
反电势（Back EMF)	Vrms/KPPM	4.5	4.45	4.8
转动惯量（Rotor inertia）	Kg.mm²	7.5	11.9	17.3
机身长度（Motor length）	L	55	75	95
重量（Weight）	Kg	0.44	0.72	0.95
绝缘等级（Insulation class）	Class F
环境温度（Ambient Temperature）	-20℃ ~ +50℃
绝缘电阻（Insulation resistance）	100MΩ，500VDC
介电强度（Dielectric strength）	600VAC/1S

此电机可以根据客户要求定制 The motor can be designed&manufactured with customized request.

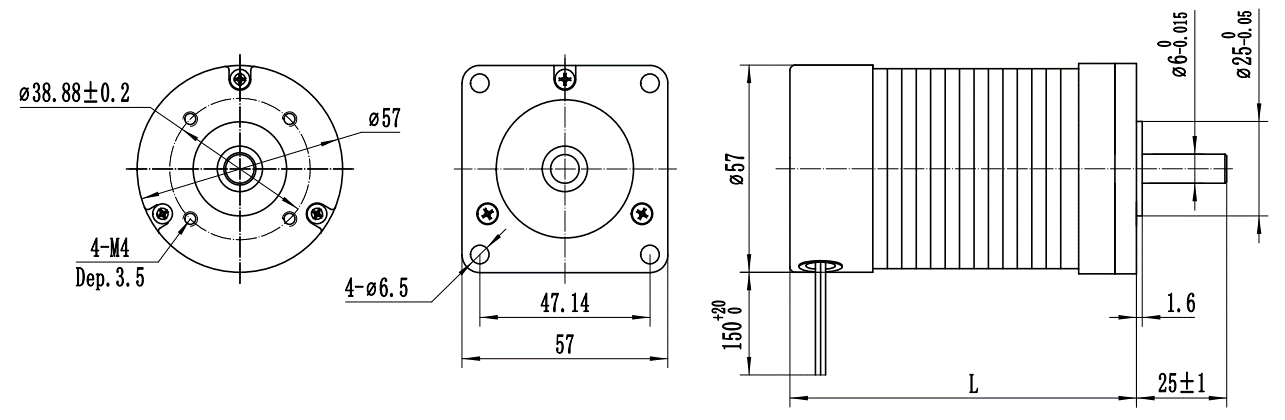

机械尺寸
