技术参数

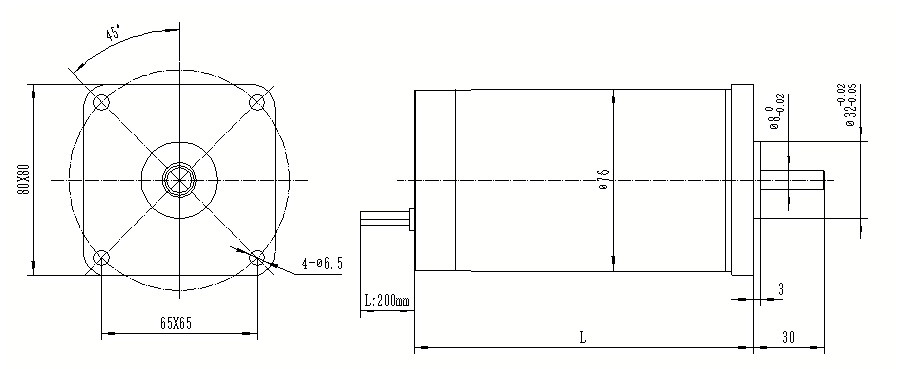

外形尺寸| 电机性能（Specifications） | ||||||||
| 单位（Unit） | PZ76ZYTDC01 | PZ76ZYTDC02 | PZ76ZYTDC03 | |||||
| 额定电压（Rated voltage） | VDC | 24 | ||||||
| 空载转矩（Moload speed） | RPM | 3200 | 3200 | 3200 | ||||
| 额定速度（Rated speed） | RPM | 2680 | 2680 | 2680 | ||||
| 额定转矩（Rated torque） | N.m | 0.28 | 0.46 | 0.65 | ||||
| 额定电流（Rated speed） | A | 4.7 | 7.6 | 11 | ||||
| 额定功率（Rated power） | W | 78 | 129 | 182 | ||||
| 峰值转矩（Peak torque） | N.m | 0.5 | 0.85 | 11.5 | ||||
| 峰值电流（Peak current） | A | 8 | 14 | 20 | ||||
| 转矩常数（Torque constant) | N.m/A | 0.0688 | 0.0688 | 0.0688 | ||||
| 反电势（Back EMF) | Vrms/KPPM | 7.2 | 7.2 | 7.2 | ||||
| 转动惯量（Rotor inertia） | Kg.mm² | 170 | 285 | 400 | ||||
| 机身长度（Motor length） | L | 120 | 140 | 160 | ||||
| 重量（Weight） | Kg | 1.3 | 1.8 | 2.3 | ||||
| 绝缘等级（Insulation class） | Class F | |||||||
| 环境温度（Ambient Temperature） | -20℃ ~ +50℃ | |||||||
| 绝缘电阻（Insulation resistance） | 100MΩ，500VDC | |||||||
| 介电强度（Dielectric strength） | 600VAC/1S | |||||||
| 此电机可以根据客户要求定制 The motor can be designed&manufactured with customized request. | ||||||||
