技术参数

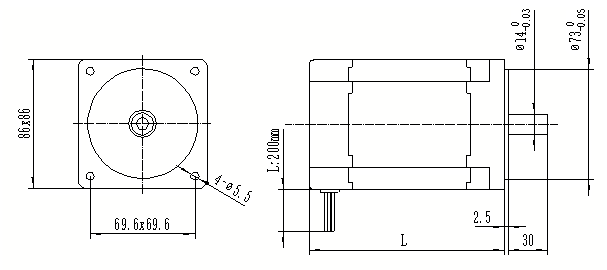

外形尺寸| 电机性能（Specifications） | ||||||||
| 单位（Unit） | PZ86BLDC01 | PZ86BLDC02 | PZ86BLDC03 | |||||
| 级数（Number of poles） | 8 | |||||||
| 相数（Number of phases） | 3 | |||||||
| 额定电压（Rated voltage） | VDC | 48 | ||||||
| 额定转矩（Rated torque） | N.m | 1 | 1.8 | 2.5 | ||||
| 额定速度（Rated speed） | RPM | 3000 | 3000 | 2950 | ||||
| 额定功率（Rated power） | W | 314 | 565 | 772 | ||||
| 峰值转矩（Peak torque） | N.m | 3 | 5.4 | 7.5 | ||||
| 峰值电流（Peak current） | A | 25 | 42 | 55 | ||||
| 线电阻（line to line resistance） | ohms@20℃ | 0.32 | 0.15 | 0.1 | ||||
| 转矩常数（Torque constant) | N.m/A | 0.133 | 0.133 | 0.138 | ||||
| 反电势（Back EMF) | Vrms/KPPM | 9.8 | 9.8 | 10.2 | ||||
| 转动惯量（Rotor inertia） | Kg.mm² | 120 | 230 | 320 | ||||
| 机身长度（Motor length） | L | 87 | 112 | 137 | ||||
| 重量（Weight） | Kg | 2.3 | 3.4 | 4.3 | ||||
| 绝缘等级（Insulation class） | Class F | |||||||
| 环境温度（Ambient Temperature） | -20℃ ~ +50℃ | |||||||
| 绝缘电阻（Insulation resistance） | 100MΩ，500VDC | |||||||
| 介电强度（Dielectric strength） | 600VAC/1S | |||||||
| 此电机可以根据客户要求定制 The motor can be designed&manufactured with customized request. | ||||||||
